超纳米压痕测试仪UNHT³

发布时间:2021-05-26 13:48:06浏览次数:
UNHT³ 高精度超纳米压痕测试仪采用真实力传感器和位移传感器,可用于测量材料在纳米尺度下的机械性能。UNHT³ 采用独特的主动表面参比专利技术,消除了热漂移和框架刚度的影响。因此,非常适用于对所有类型的材料(包括聚合物、纳米涂层和软组织)进行原子到纳米尺度的长时间测量。对于极低或极温度下的测量,真空室版本 (UNHT³ HTV) 适用于 -150℃ 至 800℃ 的温度以及低至 10-7 mbar 的真空度。

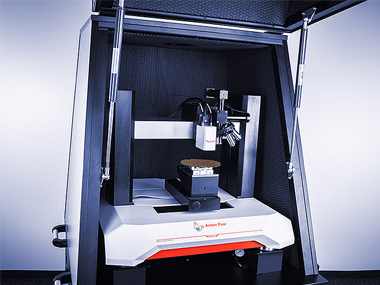

型号: 超纳米压痕测试仪:UNHT³ Standard
•环境条件下的测量
•从室温至 200℃ 的可变温度测试

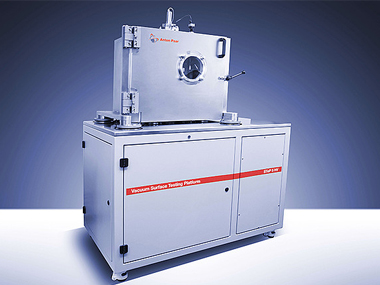

型号: 超纳米压痕测试仪:UNHT³ HTV
•真空环境可更好地控制加热,并保护压痕针尖和样品免受氧化
•全自动程序,可将热漂移降至最低
•从 -150℃ 至 800℃ 的可变温度测试
•真空度低至 10-7 mbar

最精确的纳米压痕测试仪

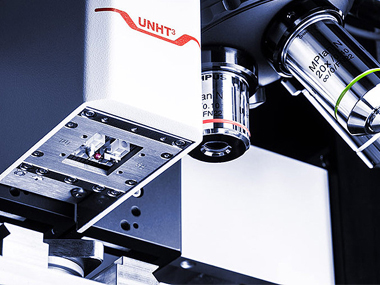

UNHT³ 可测量他人估计的结果:两个独立的位移和载荷传感器可真正可靠地控制力和压入深度。另外,UNHT³ 采用独特的主动表面参比专利设计:参考参比针尖记录样品的表面位移位置,同时针尖压痕完成测量,以此扣除热漂移和框架刚度影响。这种独特的设计支持大范围的压入位移(从几 nm 到 100 μm)和压入载荷(从几 μN 到 100 mN)。

市场上稳定性最高的纳米压痕测试仪
UNHT³ 采用独特的主动表面参比专利技术和无热膨胀的 Zerodur 材质,是市面上唯一一款无需任何位移校正且热漂移低至可忽略不计 (10 fm/sec) 的纳米压痕测试仪。凭借独特的稳定性,UNHT³ 是唯一可用来长期测量蠕变等测试的纳米压痕测试仪。

高效率和测量速度(每小时测量 >600 次)

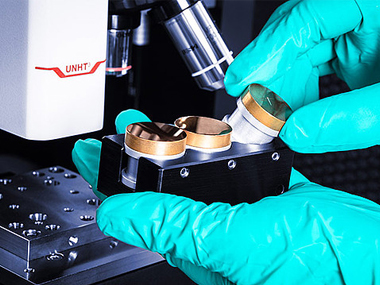

借助该仪器独特的热稳定性,样品在安装后即刻便能进行测量,不必等待数小时以便其达到热稳定状态。因此,每天可单独测量许多样品。使用“快速点阵”模式,每小时可通过真实的压痕曲线和 600 多个压痕。另外,用户配置、测量模式、多样品测量和可定制报告也促使其成为市面上效率最高的仪器。

通过“Sinus 动态测量模式”进行其他动态机械分析 (DMA)
使用集成的“Sinus 动态测量模式”,可以对机械特性进行位移曲线 DMA 分析(HIT、EIT 对比位移),并可测量薄膜到块状材料等样品的粘弹特性(E'、E'':储能和损耗模量、tan δ)。Sinus 动态测量模式还提供其他功能,例如压痕仪快速校正以及应力/应变分析。

在高真空和高达 800℃ 的高温下进行测量
UNHT³ 的 HHT 版本是唯一一款配备全自动程序的超纳米压痕仪,可将热漂移降至最低,在整个温度范围内实现热漂移 <3 nm/min。这是通过独特的专利加热控制系统来实现的,该加热控制系统以 0.1℃ 的精度同时控制样品和压痕针尖温度。压痕软件控制加热和环境条件,并与系统实时交互,以最大限度地减少热漂移,并启动所有所需的测量。您可以计划一组具有不同温度步长的任何类型的压痕(也可使用标准 UNHT³),仪器会根据预设矩阵自动进行测量。

技术规格

最大载荷 [mN] 50 / 100(1)
载荷分辨率 [nN] 3
载荷背底噪声 [rms] [μN] ≤0.05
加载速度 [mN/min] 最多 1000 种
深度量程 [μm] 50 / 100(1)
深度分辨率 [nm] 0.003
深度背底噪声 [rms] [nm] ≤0.03
数据采集频率 [kHz] 192
选件
加热台的温度可高达 200℃
最低冷却至 -120℃ (2)
液体测试

(1) 可选(2) 带环境腔体

专利:UNHT³ 的主动表面参比技术:US 7,685,868 B2
