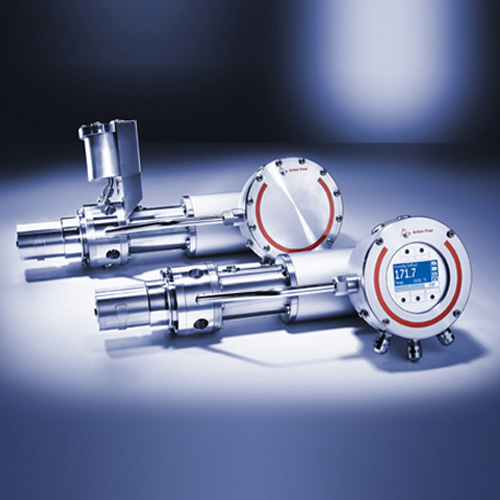

| 型号 | L-Vis 510 | L-Vis 520 Ex |
|
测量原理
|
动态液体压力
|
动态液体压力
|
|
粘度
|
||
|
测量范围
|
1 mPa.s 至 50.000 mPa.s
|
1 mPa.s 至 50.000 mPa.s
|
|
典型精度
|
1 %
|
1 %
|
|
典型重复性
|
0.5 %
|
0.5 %
|
|
条件
|
||
|
样品温度范围
|
-5 °C 至 +200 °C
|
-5 °C 至 +195 °C
|
| 环境温度 |
-20 °C 至 +40 °C
|
-20 °C 至 +40 °C
|
|
样品压力范围
|
0 bar 至 25 bar
|
0 bar 至 25 bar
|
|
外壳
|
||
|
材料
|
不锈钢，阳极氧化铝
|
不锈钢，阳极氧化铝
|
|
尺寸（长 x 宽 x 高）
|
400 mm x 200 mm x 180 mm
|
400 mm x 200 mm x 240 mm
|
|
重量
|
约 12 kg
|
约 13kg
|
|
法兰类型
|
带焊接部件的 L-Vis 法兰 DN60
（200 °C 下为 25 bar）；
带适配器的 L-Vis 法兰 DN60
（100 °C 下为 25 bar，200 °C 下为 20
bar）；
EN 1092-1/05/DN80/PN16，
EN 1092-1/05/DN100/PN16
ANSI 法兰 3"、4" CL 150
VARIVENT® N 型（135 °C 下为 10 bar）
|
带焊接部件的 L-Vis 法兰 DN60
（200 °C 下为 25 bar）；
带适配器的 L-Vis 法兰 DN60
（100 °C 下为 25 bar，200 °C 下为 20
bar）；
EN 1092-1/05/DN80/PN16，
EN 1092-1/05/DN100/PN16
ANSI 法兰 3"、4" CL 150
VARIVENT® N 型（135 °C 下为 10 bar）
|
|
传感器
|
||
|
浸液部件
|
不锈钢 No. 1.4542，金刚石涂层碳化硅密封
件，氟橡胶 O 形密封圈
|
不锈钢 No. 1.4542，金刚石涂层碳化硅密封
件，氟橡胶 O 形密封圈
|
|
安装尺寸（长度 x 直径）
|
最小 130 mm x 最小 100 mm
|
最小 130 mm x 最小 100 mm
|
|
安装
|
直路安装、旁路安装、罐体安装
|
直路安装、旁路安装、罐体安装
|
|
安装方向
|
水平和垂直方向
|
水平
|
|
密封
|
单机械密封
|
采用缓冲液的双机械密封
|
|
操作终端
|
||
|
显示屏
|
35 mm x 60 mm 显示屏（含光学按钮）
|
35 mm x 60 mm 显示屏（含光学按钮）
|
|
模拟/数字通信
|
||
|
模拟输出
|
2 x 4 至 20 mA
|
2 x 4 至 20 mA
|
|
数字输出
|
1 x
|
1 x
|
|
数字输入
|
1 x
|
1 x
|
|
现场总线通讯
|
PROFIBUS DP、PROFINET、Modbus TCP、
EtherNet/IP、DeviceNet
|
PROFIBUS DP、PROFINET、Modbus TCP、
EtherNet/IP、DeviceNet
|
|
电源
|
DC 24 V，3.75 A
|
DC 24 V，3.75 A
|
|
保护等级
|
IP 65
|
IP 65
|
|
危险区域
|
否
|
ATEX/IECEx: II 2 G Ex d IIB T6 Gb
Class I, DIV 1, Groups C and D, T6 (USA)
Class I, DIV 1, Groups C and D, T6 (Canada)
|
