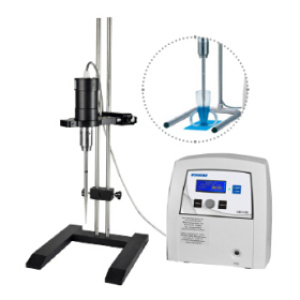

超声波破碎 HD3000 系列
产品特点：
AMPLICHRON 系统
保证频率恒定，重复破碎可以得到相同的结果。超声波可以从 10-100% 设置。
超声波段
当处理热敏感的样品时，上下限温度可以改变。可调式的波段在超声缓冲时间间隔中，可以进行低温冷却。
连续操作
辐射声波连续，处理效果好。
开关 - 易操作
通过按钮或者远程控制来控制发生器或者转换器。
集成定时器
可以设定运行时间。可以记录连续运行时间或者是倒计时运行时间。并可防止机器空转。
认证
安全连续运行满足 CE 认证。同时满足欧洲体外诊断要求 IVN 98/79/EG，可用于临床工作。
工作原理
● 高频发生器：能够把 50Hz 的低频电压转换成 20kHz 的高频电压。
● 超声波转换器：能够把从发生器中产生的电压转变成 20kHz 的机械振动。
● 标准的转接器和带增压结角的转接器：由它们特殊设计的类型来增加振幅。外螺纹是为了跟破碎头更紧密的连接。
● 破碎头：能够把超声波能量传递到样品上。尖头的，锥形的和平头的破碎头，直径分别有 2， 3， 6，13， 19，和 25mm，用于不同的处理量。
技术参数：
|
型号 |
HD 3100 |
HD 3200 |
HD 3400 |
|
处理量 |
最大 200mL |
最大 1000mL |
最大 2500mL |
|
高频发生器 |
GM 3100，输出功率最大100w |
GM 3200，输出功率最大200w |
GM 3200，高频输出最大有效功率 400W |
|
高频发生器尺寸（LxWxH） |
250 x 256 x 154mm |
250 x 256 x170mm |
324 × 230 × 131mm |
|
高频发生器重量 |
2.0kg |
2.7kg |
3.1kg |
|
超声转换器 |
UW 3100 |
UW 3200 |
UW 3400 |
|
超声转换器尺寸dia.x L） |
70x150mm |
90x180mm |
|
|
超声转换器重量 |
1.0kg |
2.2Kg |
|
|
振幅控制 |
10%-100% 可调 |
||
|
电源控制 |
有（高频发生器电源） |
||
|
自动增强控制 |
有，预选探针后 |
||
|
脉冲 |
ON cycles 0.2 – 600 s/OFF cycles 0.3 – 600 s |
||
|
时间模式 |
9 小时 59 分 59 秒连续运行或者定时 |
||
|
安全停止 |
9 小时 59 分 59 秒 |
||
|
显示 |
LCD 显示屏（显示振动模式，时间，振幅，能量，温度可选显示） |
||
|
能量单位 |
KJ |
||
|
温度监控和测量 |
可选， 0-120℃ |
||
|
数据接口 |
RS 232 接口 |
||
|
故障诊断 |
有 |
||
|
处理频率 |
20kHz |
||
|
程序储存 |
可以储存 9 个程序 |
||
|
远程控制 |
脚踏开关 |
||
|
电源电压 |
230V（±10%） |
||
|
配置 |
高频发生器 GM3100 |
高频发生器 GM 3200 |
GM 3400 高频发生器 |
|
可用钛材质破碎头直径 |
2,3,6,13mm |
2,3,6,13,19,25mm |
19,25mm |
|
订货号 |
3680 |
3660 |
3690 |
超声破碎附件
接头
SH系列带螺纹，可以跟破碎头连接
FZ系列带液体流通循环的接头，用于一些相互不溶或者很难溶解的样品（如油水），通过直接干扰预处理的样品形成涡旋。跟DG4G流通室结合使用。
破碎头
|
描述 |
尖头 |
锥形 |
柱形 |
钛平头 |
|||||
|
型号 |
MS 72 |
MS 73 |
KE76 |
VS70T |
VS190T |
VS200T |
TT 13 |
TT19 |
TT 25 |
|
直径(mm) |
2 |
3m |
6 |
13 |
19 |
25 |
13 |
19 |
25 |
|
长度(mm) |
191 |
175 |
135 |
130m |
130 |
130 |
5 |
5 |
6 |
|
标准接头for HD 3100 |
SH70G |
SH70G |
SH70G |
SH70G |
SH219G |
SG225G |
SH70G |
SH70G |
SH70G |
|
增加接头for HD 3100 |
SG213G |
SG213G |
SG213G |
SH213G |
SH219G |
SG225G |
SG213G |
SG213G |
SG213G |
|
振动幅度for HD 3100 振动幅度for HD 3200 |
253/285 282/286 |
212/245 302/308 |
165/191 249/255 |
80/97 153/170 |
73/81 |
46/51 |
78/93 |
SH219G |
SH225G |
|
处理量HD3100(ml) |
1-25 |
2-50 |
5-100 |
10-200 |
73/81 |
46/51 |
149/165 |
73/81 |
48/53 |
|
处理量HD3200(ml) |
2-30 |
5-90 |
10-350 |
20-900 |
25-900 |
30-1000 |
10-200 20-900 |
25-900 |
30-1000 |
|
容器直径(最小)mm |
4 |
6 |
8 |
17 |
23 |
29 |
17 |
23 |
29 |
|
订货号 |
492 |
529 |
530 |
493 |
3638 |
478 |
497 |
491 |
532 |
MULTISON® 超声破碎头
专利 DE 10 2005 022 179
● 用于连接 HD 2070/3100
● 包 括 MRH 12 Multison 角 和 12 个 MRS 2 ，MRS 3 或 MRS 2-2C Multison 吸头，用于辐射微孔反应板和深孔板上的样品，可同时超声 12 个样品
● Multison 破碎头单独更换
技术参数
| 破碎头，包含平行的接头 12 个破碎头 | 平行的破碎头 | |||||
|
型号 |
MR 12-2 |
MR 12-2C |
MR 12-3 |
MRS 2 |
MRS 3 |
MRS-2C |
|
直径（mm） |
2 |
2 |
3 |
2 |
3 |
2 |
|
长度（mm） |
-- |
-- |
-- |
16 |
||
|
订货号 |
3626 |
3643 |
3633 |
3628 |
3629 |
3642
|
玻璃破碎杯
RZ系列——带3个循环把手
KG系列——带冷却水循环夹套，可以用于对热敏感的样品处理
DG系列——可以进行大量的破碎，在线循环破碎。带冷却水循环夹套，可以用于对热敏感的样品处理。
技术参数
|
型号 |
KG 3 |
KG5 |
DG 3 |
RZ 1 |
RZ 2 |
RZ 3 |
RZ 4 |
RZ 5 |
|
适合发生器HD |
3100/3200 |
3200 |
3100/3200 |
3100/3200 |
3200 |
|||
|
体积(mL) |
15 |
70 |
最大5.6L/h |
25 |
40 |
110 |
390 |
660 |
|
内直径（mm） |
20 |
35 |
20 |
30 |
42 |
50 |
75 |
90 |
|
内深度（mm） |
65 |
95 |
65 |
85 |
100 |
135 |
202 |
243 |
|
订货号 |
536 |
481 |
538 |
3606 |
3607 |
522 |
3526 |
483 |
消音箱
用来较少噪音的水平。背部预留的孔可以进行供气或者是在线破碎。
LS 4
* 塑料保护外壳
LS8
* 不锈钢材料，带噪音衰减材料
* 防水设计，易于清洗
* 带杆，可旋转夹具以及用于调整样品高度的夹具
* 用于安全夹持不同尺寸的样品容器的夹具
技术参数
|
型号 |
LS 4 |
LS 8 |
|
适合发生器HD |
3100/3200 |
3100/3200 |
|
声波衰减（db） |
10 |
20 |
|
订货号 |
416 |
3653 |
