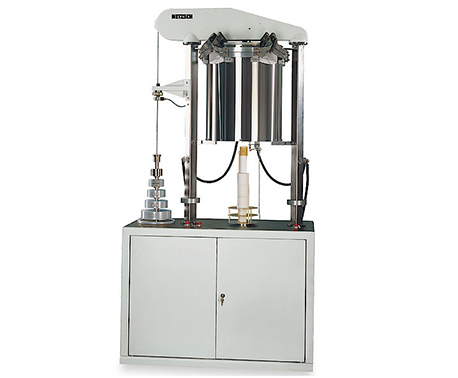

耐火材料测试仪 RUL/CIC 421

发布时间:2020-09-24 10:07:57浏览次数:
RUL(高温荷软测量)是在升温条件与一定的负载下测量耐火陶瓷产品的形变行为。材料的软化温度范围往往不同于纯原料的熔融范围,需要可靠地测定,使用 RUL 421 可检测在高温的应用场合下耐火产品的使用性能。

CIC (压缩蠕变测试) 指的是在高温下长时间恒温、在一定的负载下耐火材料试样的收缩率。RUL 421 同样可进行 CIC 测试,最高测试温度可达 1700°C。由于其坚固的设计, RUL 421 特别适合于在高温与机械负载下的长时间的测试。

RUL 与 CIC 测试均使用直径 50mm、高 50mm的柱状样品,其形变测量为差示测量原理,试样上需有一 12.5 mm 的共轴孔。

通过使用带砝码的罩状炉子,保证了其负载值与形变无关的良好重现性。
通过将试样上的负载减少至相比样品表面积而言近似可忽略的值, 在 RUL 421 上可进行温度上至 1700°C 的精确的膨胀测量,包括大体积及非均匀材质的样品。


RUL/CIC 421 - 技术参数
•温度范围:RT ... 1600/1700°C (选配)
•样品长度:50 mm
•样品直径:50 mm
•测量范围:20mm
•分辨率:5nm
•载荷:1...1000N
•测试气氛:空气/保护气(不同型号)


RUL/CIC 421 - 软件功能
RUL/CIC 421 的测量与分析软件是基于 MicroSoft Windows® 系统的 Proteus® 软件包,它包含了所有必要的测量功能和数据分析功能。这一软件包具有极其友善的用户界面,包括易于理解的菜单操作和自动操作流程,并且适用于各种复杂的分析。Proteus 软件既可安装在仪器的控制电脑上联机工作,也可安装在其他电脑上脱机使用。


RUL/CIC 部分分析功能:
•可绘制绝对或相对膨胀/收缩曲线。
•多种校正方式:通过标样校正测量或支架理论膨胀数据来校正样品支架本身的膨胀影响
•偏移量修正
•特征温度:自动确定起始点、峰值和终止点温度
•按照 DIN/ISO 国际标准确定软化点。
•自动软化点检测。
•可以温度或时间为基准作微分得到膨胀速率曲线。
•可计算物理热膨胀系数与工程热膨胀系数,并绘制相应曲线。
•RUL 与 CIC 特定的曲线与表格数据。

RUL/CIC 421 - 应用实例

耐火砖的高温荷软(RUL)测试
下图显示了从耐火砖(约含 35% Al2O3)上取得的试样进行 RUL 测试得到的结果。测试条件:0.2 N/mm2,5 K/min,静态空气。试样在 960°C 达到最大膨胀。在 1210°C(T05)、1240°C(T1)与 1270°C(T2)达到相应的 0.5%,1.0% 与 2.0% 形变。
耐火砖的压缩蠕变(CIC)测试
下图显示了从耐火砖(约含 35% Al2O3)上取得的试样进行 CIC 测试得到的结果。测试条件:0.2 N/mm2,5 K/min,1190°C 恒温 25 小时;静态空气。图中左侧为动态升温曲线,右侧为恒温段的测试结果。
