GOETTFERT 高特福毛细管流变仪应用测试报告

PP 隔膜材料流动曲线、拉伸曲线及加工窗口评价


测试对象	4 种 PP 隔膜级聚合物样品
测试设备	GOETTFERT 高特福毛细管流变仪 / 熔体拉伸评价系统
应用方向	锂电池干法 / 湿法隔膜、薄膜流延、纵横向拉伸、挤出工艺优化
测试目的	评价不同 PP 隔膜材料的熔体流动稳定性、拉伸强度、断裂伸长率及加工风险
报告版本	V1.0 工程应用版


说明：本报告中的测试数据为基于典型 PP 隔膜材料的工程模拟数据，用于展示 GOETTFERT 毛细管流变仪在隔膜材料评价中的应用方法。实际项目应以客户样品实测数据为准。

1. 样品信息

样品编号	材料类型	目标应用	材料特征	初步评价
PP-1	标准隔膜级 PP	常规干法隔膜	黏度适中，拉伸均衡	推荐作为基准样品
PP-2	高强度 PP	高倍率拉伸隔膜	熔体强度较高，断裂应力高	适合高速拉伸，但挤出压力偏高
PP-3	高流动 PP	高速流延 / 薄膜成型	黏度偏低，流动性好	拉伸破膜风险偏高
PP-4	复合改性 PP	高稳定性隔膜	高剪切区稳定性好，延伸率高	综合表现最佳

2. GOETTFERT 毛细管流变测试条件


测试项目	设置参数
测试温度	230 ℃
剪切速率范围	0.1–1000 s-1
毛细管长径比	L/D = 20:1
预热时间	5 min
修正方法	Bagley 修正 / Rabinowitsch 修正
输出参数	剪切速率、剪切黏度、剪切应力、熔体破裂临界点

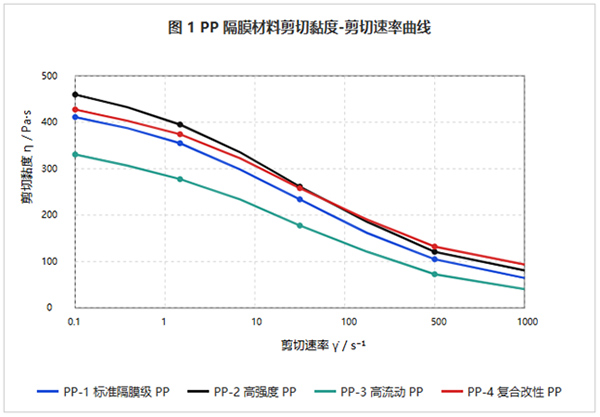

3. 4种 PP 隔膜样品流动曲线





剪切速率s⁻¹	PP-1η/Pa·s	PP-2η/Pa·s	PP-3η/Pa·s	PP-4η/Pa·s
0.1	410	460	330	425
1	355	405	295	375
10	285	320	230	305
100	175	210	140	195
500	105	120	75	130
1000	65	80	42	92



4. 4种 PP 隔膜样品拉伸曲线




样品	屈服应力 MPa	最大拉伸应力 MPa	断裂伸长率 %	拉伸稳定性	工程评价
PP-1	88	155	95	中等	可用于常规隔膜生产
PP-2	120	245	82	高强但延伸偏低	适合高强度隔膜，需控制拉伸倍率
PP-3	82	118	115	延伸好但强度低	高速牵伸存在破膜风险
PP-4	100	198	148	最佳	综合性能优，适合高稳定性生产


5. 关键参数说明
5.1 剪切黏度 η
剪切黏度反映聚合物熔体在不同剪切速率下的流动阻力。对于 PP 隔膜材料，低剪切区主要反映熔体初始流动与塑化状态，高剪切区更接近模头、流延和高速牵伸过程。

参数状态	工程含义	可能风险
低剪切黏度偏高	熔体初始流动困难	挤出压力高、能耗高、塑化不稳定
高剪切黏度偏低	高速加工时熔体支撑不足	拉伸破膜、厚度波动、孔结构不均
黏度曲线波动大	材料分子量或添加体系不稳定	批次差异、生产线波动


5.2 熔体强度与断裂伸长率
隔膜生产过程通常涉及纵向和横向拉伸。材料既需要足够的拉伸强度，又需要合适的断裂伸长率。如果强度高但延伸率低，材料在高倍率拉伸时容易突然断裂；如果延伸率高但强度低，则可能出现薄膜支撑不足和孔结构失控。

5.3 熔体破裂临界剪切速率
当剪切速率超过材料承受上限时，挤出物可能出现表面粗糙、鲨鱼皮、波纹、模口积料等问题。对于隔膜基膜而言，熔体破裂会进一步导致厚度不均、拉伸缺陷和局部破膜。

5.4 批次黏度 CV 值
CV 值用于评价批次间黏度稳定性。对于隔膜生产，建议关键剪切点如η@100 s^-1、η@1000 s^-1 的批次 CV 控制在 5% 以内。

6. 推荐数据上下限

控制参数	推荐范围	低于下限风险	高于上限风险
η@100 s⁻¹	160–230 Pa·s	熔体支撑不足，流延不稳	挤出压力升高，厚度波动
η@500 s⁻¹	90–150 Pa·s	高速牵伸破膜	模头压力偏高，能耗上升
η@1000 s⁻¹	60–100 Pa·s	熔体强度不足	高速流动困难
最大拉伸应力	150–220 MPa	薄膜强度不足	材料偏脆，拉伸窗口窄
断裂伸长率	90–150%	拉伸倍率受限	尺寸稳定性可能下降
批次黏度 CV	≤5%	超过 5% 时，生产一致性风险明显增加


7. 加工参数建议
7.1 挤出与流延工艺建议


项目	推荐范围	调整逻辑
机筒温度	210–240 ℃	黏度偏高时可上调 5–10 ℃，黏度偏低时不建议过高温加工
模头温度	220–245 ℃	保持横向温度均匀，减少厚度波动
螺杆转速	中低速启动，逐步提升	避免高剪切导致熔体破裂或热降解
熔体压力波动	≤±5%	超过范围时需检查原料黏度、过滤器和温控
在线黏度波动	≤±3%	建议作为连续生产预警指标



7.2 样品级加工建议


样品	加工建议	风险控制
PP-1	适合作为标准工艺基准样品，推荐用于常规隔膜生产	控制 η@1000 s-1不低于 60 Pa・s
PP-2	适合高强度隔膜，但需适当提高加工温度，降低初始拉伸倍率	关注挤出压力和横向拉伸断裂
PP-3	流动性好，适合低压力流延，但不建议直接用于高倍率高速拉伸	建议与高黏度 PP 共混或降低牵伸速度
PP-4	综合性能最佳，适合高速稳定生产和高一致性隔膜应用	建议作为优先推荐牌号或目标开发方向



8. 失效分析

失效现象	可能原因	GOETTFERT 数据表现	解决方向
拉伸破膜	熔体强度不足或高剪切黏度偏低	η@500 / η@1000 低于推荐下限	提高材料分子量、降低牵伸倍率、与高黏批次共混
厚度波动	熔体黏度不稳定或模头温度不均	在线黏度波动 > ±3%	导入在线流变监控，优化模头温控
挤出压力过高	低剪切 / 中剪切黏度偏高	η@100 明显高于上限	提高温度、降低螺杆转速、优化原料牌号
表面波纹或鲨鱼皮	熔体破裂或模口剪切过高	临界剪切速率偏低	降低线速度，优化模口结构，增加加工助剂
孔结构不均	拉伸过程中应力分布不均	拉伸曲线平台不稳定	优化拉伸温度、倍率和退火条件



9. 测试报告总结

样品	流动性能	拉伸性能	综合推荐等级	推荐用途
PP-1	中等稳定	中等	B+	常规隔膜生产
PP-2	黏度偏高	强度最高，延伸率偏低	A-	高强度隔膜，低速或中速拉伸
PP-3	流动性最好	强度偏低	B	低压力流延，需控制拉伸倍率
PP-4	高剪切区稳定	强度和延伸率均衡	A	高速隔膜生产和高稳定性应用


关键结论：
10. 建议建立的企业内控标准

控制项目	建议内控指标	检测频次	判定用途
MFR / MVR	按牌号标准±10%	每批次	快速筛选
毛细管流变曲线	与标准曲线偏差 ≤±8%	每批次或关键批次	工艺适配性评价
η@1000 s⁻¹	60–100 Pa·s	每批次	高速拉伸风险判断
最大拉伸应力	150–220 MPa	每批次	隔膜强度评价
断裂伸长率	90–150%	每批次	拉伸窗口判断
在线黏度波动	≤±3%	连续监控	生产过程预警
