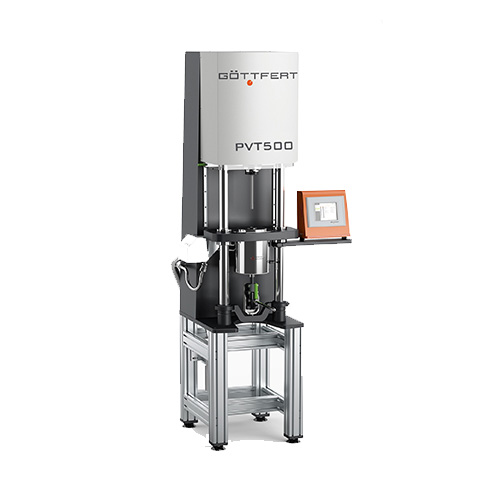

Goettfert高特福PVT测试仪 PVT500产品描述
PVT500是进行等压和等温PVT测量并检查材料特定性能的测试装置。可以确定材料比体积，温度和压力之间的变化关系，精确描述冷却过程中的任何收缩过程，分析制品加工中翘曲、收缩、气泡、瑕疵点等缺陷的产生原因，更快捷地制定最佳工艺参数，从而获得高质量的制品。对模拟注塑过程尤其重要。
在封闭的单料筒中熔融、压缩样品，通过高精度活塞位移记录体积变化；支持等温（Isothermal）与等压（Isobaric）两种测量模式。
基本特征
· 最大20KN力值
· 9.5mm料筒直径，最大压力可达2500bar
· 动态速率范围0.0001 - 30 mm/sec
· 高精度位移传感器(分辨率0.000053 mm)
· 压缩空气冷却系统，最大降温速率30K/min
· 一体的加热隔热套
· 等温测试和等压测试两种模式
· 最优的料筒设计，低耗能
· 可选配热导率测试
PVT 测试测定聚合物比容 v（单位质量所占体积，密度的倒数）随压力 P 与温度 T 的变化关系，绘制 v（P, T）三维状态面（pvT 图）。
三个核心物理量
P 压力（最高 2500 bar），模拟充模与保压阶段
V 比容 v = 1/ρ（mm³/g），由活塞位移换算
T 温度（最高 500 ℃），模拟熔融与冷却历程
等温模式 Isothermal
温度恒定，作用于材料的压力/力变化。每个温度点依次执行回火、压缩、测试、松弛，逐点扫描温度阶梯。
等压模式 Isobaric
压力/力恒定，温度变化，以固定速率冷却扫描。最接近注塑实际保压冷却过程，可考察冷却速率对结晶的影响
主要用途
· 符合DIN ISO 48 、 ASTM D5930 (TC) 、ISO 22007标准
· PVT500是进行等压和等温PVT测量并检查材料特定性能的测试装置
可选配置
· 导热系数的测定
· 带有外部恒温器的附加温度控制
技术参数
|
测试通道
|
直径9.55+0.01 mm 有效长度170mm
|
|
测试柱塞
|
直径9.53+0.01 mm 长度200mm
|
|
控温范围
|
室温~500.00 ℃
|
|
最大力值
|
20KN
|
|
位移分辨率
|
0.053μm
|
|
最小速度
|
0.1μm/s
|
|
机架刚度
|
130kN
|
|
尺寸
|
长: 798mm, 宽: 575 mm, 高: 1945 mm
|
|
重量
|
约300KG
|
核心技术参数
压力与驱动
-
最高测试压力：2500 bar（20 kN 持续力，伺服丝杠驱动，EnDat 接口）
-
速度范围：0.0001–30 mm/s（速比 1:1,000,000）
-
位置分辨率：0.00000106 mm
温度系统
-
温度范围：室温+5 ℃ 至 500 ℃
-
传感器：Pt100（1/3 DIN 精度），双加热回路
-
显示分辨率：0.01 ℃
-
时间波动：< ±0.2 ℃
-
空间均匀度：< 0.5 ℃（≤300 ℃），< 1.0 ℃（301–400 ℃）
测试腔
-
料筒 / 活塞：Ø 9.55 mm，料筒长 170 mm，活塞长 200 mm
-
毛细管：长 5 mm，Ø 1 mm，最大 L/D = 100:1，硬化钢
冷却系统
-
风冷（标配）：最大 30 K/min，七档风门可调
-
混合冷却（选件）：风+水联动，恒定 30 K/min 降至 50 ℃以下
力传感器
-
量程：20 kN
-
精度：1%–100% 量程内 0.2%；<1% 量程时 0.8%
-
分辨率：0.005%，支持自动零点校准
整机
-
尺寸：790（宽）× 2341（高）× 600（深）mm
-
重量：约 580 kg
-
电源：1 × 230 V AC，约 3600 VA
-
压缩空气：6–10 bar，900 L/min
-
防护等
-
级：IP20
|
风门开度 |
冷却速率（K/min） |
|
100% |
30 |
|
80% |
24 |
|
60% |
19 |
|
50% |
16 |
|
40% |
13.5 |
|
20% |
7.7 |
|
0%（自然冷却） |
2.7 |
混合冷却：风+液联动，30 K/min 恒定降至 50 ℃
纯风冷时换热效率随温差减小而下降，低温段速率明显放缓。混合冷却在风冷基础上叠加水冷夹套，全程维持高冷却速率。
在 10/20/30 K/min 下保持线性降温，完整覆盖薄壁到厚壁制品的实际冷却历程，为高保真注塑仿真提供数据。
冷却越快，PP 凝固点越低、固态比容越高
158 → 142 ℃
凝固温度：1 K/min → 30 K/min，降低 16 ℃
+1 %
固态区 30 K/min 比容比慢速冷却高约 1%
高冷却速率抑制结晶、材料来不及充分结晶，在 200 bar 低压下甚至呈现近无定形行为——这正是薄壁快冷件收缩翘曲的成因。
PVT500 优于毛细管流变仪 PVT 选件：独立、精准、高速
